Para la realización de los dibujos en AutoCAD no suele utilizarse una única herramienta, sino que AutoCAD nos permite realizar una misma operación de maneras diferentes y es el usuario quien decide que herramienta utilizar en cada momento.
En esta ocasión vamos a realizar varias líneas en AutoCAD conociendo los ángulos y las distancias de los segmentos que los componen. Utilizaremos la orden línea y posteriormente indicaremos distancia y ángulo de esta manera:

Distancia<ángulo

Por lo que si quiero realizar una línea de 3 unidades y un ángulo de 22 grados quedaría así:

3<22

Cómo realizar una línea conociendo su angulo

El procedimiento general para realizar una línea poligonal en AutoCAD conociendo los ángulos es sencillo. Debemos tener en cuenta que para este ejercicio serán coordenadas relativas por lo que usaremos @. Depende de la versión o configuración de AutoCAD no tendrás que usar @ porque se pondrá automáticamente, pero para este ejercicio la usaremos. El procedimiento será el siguiente:

  1. Seleccionar la orden línea o polilínea con cualquiera de los métodos.
  2. Seleccionar en pantalla con el ratón o a través de coordenadas el primer punto de inicio para la línea.

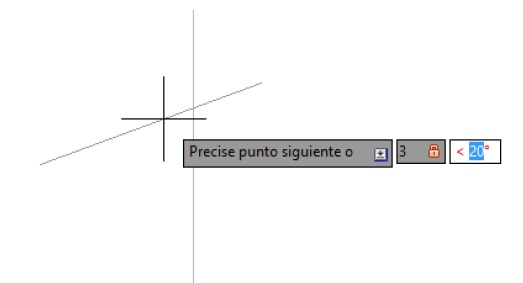

  3. Cuando nos pide el segundo punto indicaremos la distancia y el ángulo @3<20 y damos a enter.Dibujar una linea en autocad conociendo el angulo
  4.  Ya tenemos el primer segmento realizado y podremos continuar hasta realizar el polígono completo. Con las siguientes medidas:
    @4<100
    @2<135
    @1<180
    @3<225
    @2<280

Y por último teclearemos C y luego daremos a la tecla intro para cerrar el polígono.



Coordenadas relativas.

Hemos podido observar en la realización del polígono, que las medidas indicadas son siempre relativas al último punto y que el ángulo es siempre a partir del eje x inicial.
Como nota final hay que indicar que en AutoCAD es posible indicar ángulos negativos siendo lo mismo escribir:

3<270 = 3<‐90

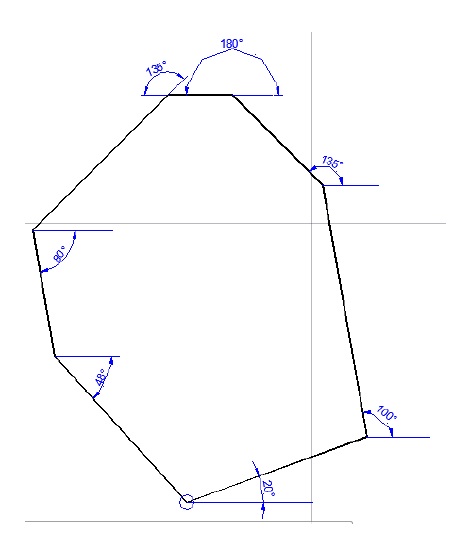

Dibujar una linea en autocad conociendo el angulo-2

Hemos visto como realizar una linea en AutoCAD conociendo su angulo, y hemos realizado un polígono.

Nota: Además de para realizar líneas y polilíneas o crear objetos cualquier otro tipo de objeto también podemos utilizar distancia<ángulo para mover y copiar objetos.



Vídeo de creación de polígono

He creado un vídeo para que puedas ver cómo crear un polígono conociendo los lados y ángulos.
