En ocasiones además de crear puertas y ventanas tenemos que crear un hueco en un muro o tabique para terminar nuestro proyecto de Revit. Este hueco podría ser: un pasa platos de un bar o bien para pasar de una estancia a otra sin puerta. Para las dos formas veremos cómo crear huecos en Revit, para tabique o muros.
Cargar la familia de huecos para puertas.
Cómo todo en Revit, los huecos tienen sus propias familias, además existe una familia para huecos de puertas y otra para huecos de ventanas.
Para comenzar tendremos que ejecutar la herramienta Cargar familia que se encuentra en la Pestaña Insertar.
Cuando aparezca el explorador debes buscar la carpeta C:\ProgramData\Autodesk\RVT 2019\Libraries\Spain\Puertas donde encontraras la carpeta Puertas de Exterior y la Carpeta Puertas de Interior.
En esa misma carpeta también encontrarás el archivo Puerta-Hueco.rfa que es la familia de huecos para puertas. Selecciona y carga el archivo Puerta-Hueco.rfa.
Insertar hueco para puerta en Revit
Cuando ya tengas cargado el hueco para puerta, puedes crear uno, para ello debes ir a la pestaña arquitectura y después al icono Puerta.

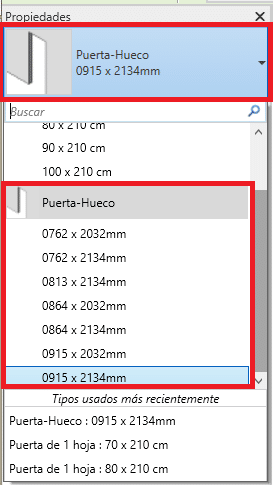

En el panel de propiedades encontrarás Puerta hueco, o cualquier otro tipo de puerta, si haces clic en el botón aparecerá el listado con todas las familias de puertas que tienes insertadas en tu proyecto de Revit, incluidos los huecos para puertas.
Selecciona el hueco de puerta que quieras insertar y desplaza el ratón cerca de un muro, verás cómo se coloca el hueco.

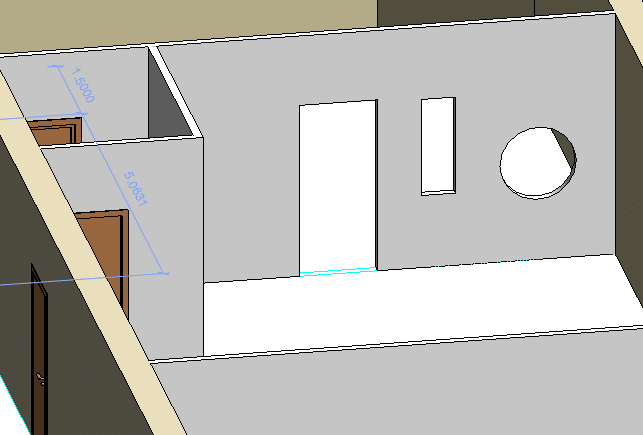

Para revisarlo puedes ir a la vista 3D.
Cargar la familia de huecos de ventanas.
Para los huecos de ventanas tenemos que cargar la familia igual que cargamos los huecos de puertas, para ello ejecutamos Cargar familias, que lo encontrarás en la pestaña isnertar.
En este caso debemos buscar la carpeta C:\ProgramData\Autodesk\RVT 2019\Libraries\Spain\Ventanas y encontraremos todos los ficheros de las familias de ventanas y entre ellos el hueco de ventana. Al final de la carpeta encontraremos dos archivos:
- Ventana-Hueco cuadrado.rfa
- Ventana-Hueco redondo.rfa
Cargando estas familias podemos realizar un hueco cuadrado o redondo en un muro o tabique en Revit.
Insertar hueco de ventana en Revit

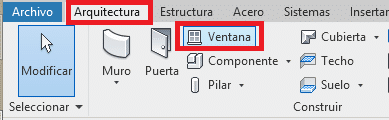

Cuando ya tenemos cargadas las familias de los huecos de ventana debemos ejecutar la orden en el icono Ventanas que tenemos en la pestaña Arquitectura.
En el panel de propiedades encontrarás Ventana-Hueco Cuadrado y Ventana-Hueco Redondo, o cualquier otro tipo de ventana, si haces clic en el botón aparecerá el listado con todas las familias de ventanas que tienes insertadas en tu proyecto de Revit, incluidos los huecos para ventanas.
Cuando selecciones un hueco para insertar puedes acercar el ratón a un muro y verás como se previsualiza el hueco de la ventana. Para insertar, clic con el ratón en el punto donde quieras.
Para ver como quedan puedes ir a la vista 3D.
