En ocasiones los sombreados de AutoCAD generan problemas que tenemos que solucionar por nuestra cuenta. En esta ocasión os mostraré como arreglar un sombreado (hatch) que «inexplicablemente» se dibuja mal.

Si cuando realizas un sombreado (hatch) AutoCAD te dibuja esto:

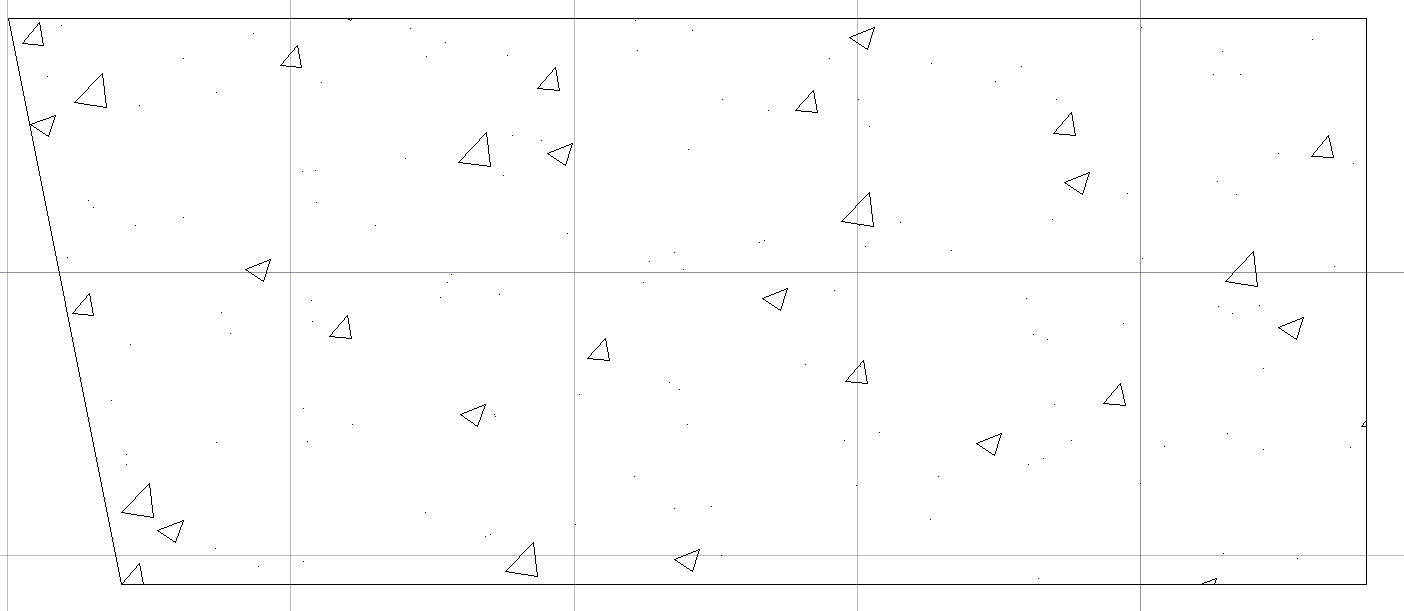

Y tu lo que quieres es esto:Te interesa este artículo.

¿Por qué los sombreados se dibujan mal?

El problema suele darse cuando dibujamos un sombreado muy alejado de la cota 0,0. La razón es que en los sombreados complejos existe un pequeño error (causado por los decimales) que hace que las intersecciones no sean exactas.

AutoCAD lo que hace es empezar a calcular donde irá nuestro sombreado desde la cota 0,0 y cuando llega por ejemplo a la cota 684.598, 3.587.659 nuestro sombreado acumula un error tal, que ya no parece el mismo.

Esta pequeña diferencia que no se aprecia en lugares cercanos a la cota 0,0 se hace muy evidente cuando dibujamos en cotas más alejadas. Los que dibujan en coordenadas habrán sufrido este problema.

¿Cuál es la solución?

Desde AutoCAD ya se dieron cuenta del problema y en el cuadro de diálogo para crear el sombreado aparece una opción llamada Definir origen. En las siguientes imágenes te muestro donde encontrar el icono.

Cambiar_origen_sombreado en barra de herramientas

Cambiar_origen_sombreado en cuadro de diálogo

Con este sencillo cambio podrás arreglar el sombreado y también elegir donde quieres que comience el patrón.

También podemos cambiar el origen del sombreado si cambiamos el SCP.

Si quieres saber que es y como se utiliza el SCP visita en siguiente artículo:

Dominar las coordenadas en AutoCAD
