Estamos acostumbrados a que las empresas de software saquen nuevas versiones anualmente de sus programas y Autodesk es una de ellas. En esta ocasión es AutoCAD 2016 la nueva versión el programa, con algunas novedades en la creación y edición de objetos. También existen novedades en la creación de documentos pdf y en el trabajo con nube de puntos. Además han mejorado algunas herramientas del programa.

Acotación inteligente, interesante novedad en AutoCAD 2016

Esta es una de las características nuevas que me han gustado bastante de AutoCAD 2016. Ahora no será necesario elegir el tipo de cota que queremos realizar (alineada, angular, radio, etc..). Cuando tengamos elegida la orden Acotar bastará con acercar el ratón a la entidad que queramos acotar y se nos mostrará en tiempo real la cota para colocarla en el plano.

AutoCAD 2016 acotar

Este es el icono que nos da acceso a las herramientas de acotar. Ya no existen, inicialmente, las opciones de las diferentes acotaciones. Si queremos elegir un tipo de acotación determinado, una vez que tenemos elegida la orden acotar, haremos clic con el botón derecho y nos aparecerá el menú contextual con las opciones de acotación.

AutoCAD 2016 acotacion

Menú contextual botón derecho

Otro de los cambios en las cotas, es que ahora, una vez que hemos editado el texto de la acotación podemos cambiar el tamaño de delimitación del texto.

PDF

Se han incluido nuevas opciones para imprimir los planos en pdf. Una vez que se ha elegido la impresora dwt to pdf aparecen las opciones avanzadas para la impresión del pdf. Seleccionando el botón Opciones del pdf, nos aparecerá el cuadro de diálogo con estas opciones.

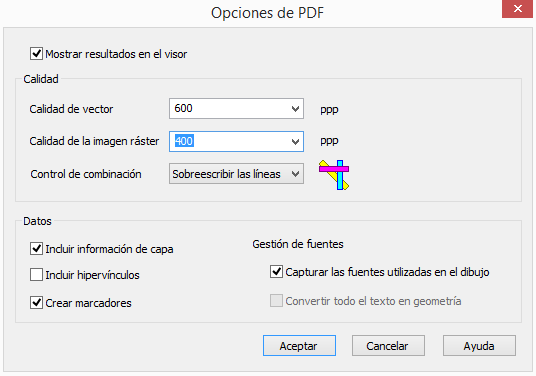

AutoCAD 2016 Imrpimir pdf

Nuevo cuadro de diálogo para imprimir archivos pdf

Estas son dos de las características que he visto más interesantes de esta nueva versión de AutoCAD 2016. Puedes consultar todas las nuevas características de AutoCAD aquí.

Si estás interesado en probar la nueva versión de AutoCAD puedes descargarla desde este enlace.
